2018年電氣工程師考試已進入備考階段。根據學員對電氣工程師難點的反饋，同時為進一步加深大家對電氣工程師知識點的了解，西安泰富西瑪電機技術人員為大家整理了對電動機配線口訣都有哪些，希望對大家有所幫助。

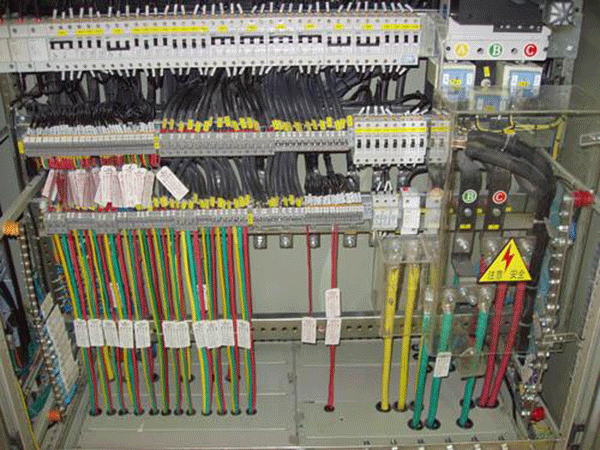

對電動機配線口訣

      1.用途　根據電動機容量(千瓦)直接決定所配支路導線截面的大小,不必將電動機容量先算出電流,再來選導線截面。

      2.口訣　鋁芯絕緣線各種截面,所配電動機容量(千瓦)的加數關系:

      3.說明此口訣是對三相380伏電動機配線的。導線為鋁芯絕緣線(或塑料線)穿管敷設。

      4.由于電動機容量等級較多,因此,口訣反過來表示，即指出不同的導線截面所配電動機容量的范圍。

      這個范圍是以比“截面數加大多少”來表示。

      2.5 加三，4 加四 6 后加六，25

      五 120 導線，配百數 為此，先要了解一般電動機容量(千瓦)的排列: 　0.8　1.1　1.5 　2.2　3 4 5.5 7.5 1O 13 17 22 30 40 55 75 100 “2.5 加三”,表示2.5 平方毫米的鋁芯絕緣線穿管敷設,能配“2.5 加三”千瓦的電動機，即最大可配備5.5 千瓦的電動機。 　　“4 加四”,是4 平方毫米的鋁芯絕緣線,穿管敷設,能配“4 加四”千瓦的電動機。即最大可配8 千瓦( 產品只有相近的7.5 千瓦)的電動機。 　　“6 后加六”是說從6 平方毫米開始,及以后都能配“加大六”千瓦的電動機。即6 平方毫米可配12 千瓦,10 平方毫米可配16 千瓦,16 平方毫米可配22 千瓦。 　　“25　 五”是說從25 平方毫米開始,加數由六改變?yōu)槲辶恕＜?5 平方毫米可配30 千瓦,35 平方毫米可配40 千瓦,50 平方毫米可配55 千瓦,70 平方毫米可配75 千瓦。 　　“1 2 0 導線配百數”( 讀“百二導線配百數”) 是說電動機大到100 千瓦。導線截面便不是以“加大”的關系來配電動機,而是120 平方毫米的導線反而只能配100 千瓦的電動機了。

      【例1】7 千瓦電動機配截面為4 平方毫米的導線(按“4 加四”)

      【例2】17 千瓦電動機配截面為16 平方毫米的導線(按“6后加六”) 。

      【例3】28 千瓦的電動機配截面為25 平方毫米的導線按(“2 5五”)以上配線稍有余裕,( 目前有提高導線載流的趨勢。因此，有些手冊中導線所配電動機容量，比這里提出的要大些，特別是小截面導線所配的電動機。)因此, 即使容量稍超過一點(如16平方毫米配23千瓦),或者容量雖不超過,但環境溫度較高,也都可適用。
